防暴型 SAW (表面聲波觸控面板)

作者： Atouch 時間：2008-12-16 源于：宇鴻光電股份有限公司總點擊：

【導讀】：防暴型 SAW (表面聲波觸控面板)

表面聲波觸控面板簡介:

SAW (Surface Acoustic Wave) 表面聲波觸控面板，是宇鴻光電傾力開發制造的一款高科技觸控產品，也是國內唯一有能力生產制造此項產品之專業廠商，更是全世界唯一有能力制造「防護式表面聲波觸控面板」，針對現有 SAW 產品增加防塵、防水、防暴等功能。

目前宇鴻光電生產之四線電阻觸控面板均支持 RS。232 與 USB 接口，并且包含以下規格：

LCD 顯示器： 6.4"~32"
平面 CRT 顯示器： 17"~21"

觸控面板規格書標準型SAW

圖文介紹:

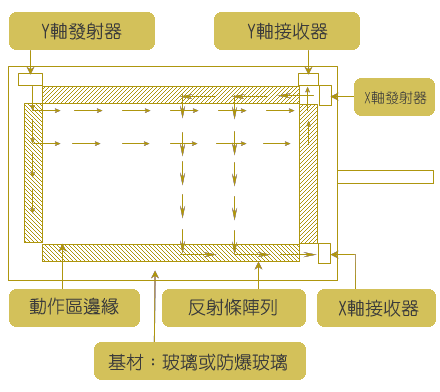

SAW 表面聲波技術，系采用全玻璃材料制成，有任何涂層和覆蓋層。在 X 和 Y 軸都配有壓電式信號發射、接收器。觸控面板控制器對發射器傳送固定頻率的電子信號，由發射器在玻璃表面將其轉換成超音波信號。超音波信號經反射條數組直接穿越觸控面板的玻璃表面。而對面的反射條數組收集信號并將其反射到接收器。接收器再把該信號轉換為電子信號。
當觸摸屏幕時，人體吸收一部分穿越屏幕的聲波，控制卡藉由辨識聲波能量的變化并計算出坐標。這個過程在 X 和 Y 軸是相互獨立的。

表面聲波觸控面板之優勢：

利用表面聲波技術
純玻璃觸控表面，提供良好的影像清晰度、分辨率和透光性
持久耐用，玻璃表面抗刮傷
反應位置精確度高， “ 無飄移 " 之現象
手指、戴絕大部分的手套和橡膠筆尖都可感應動作
適用于傳統曲面與全平面顯示器、 LCD 液晶顯示器和 LCM 液晶模
可訂制特殊尺寸

表面聲波觸控面板應用范圍：

售票訂位系統
電玩娛樂平臺
信息查詢系統
公用付費電話
銀行 ATM 裝置

SAW 表面聲尺寸規格表：

尺寸	型號	說明	外圍尺寸	可視區尺寸	動作區尺寸	尺寸圖面
6.4"	SAW064S2	標準型， 3mm 玻璃	168 X 130	148 X 111	136 X 100	PDF

8.4"	SAW084S2	標準型， 3mm 玻璃	207 X 170	182 X 141	177 X 136	PDF

10.4"	SAW104S2	標準型， 3mm 玻璃	245 X 188	218 X 163	212 X 160	PDF
10.4"	SAW104T2	防暴型， 6mm 強化玻璃	244 X 187	218 X 163	212 X 160	PDF

12.1"	SAW121S2	標準型， 3mm 玻璃	277 X 211	252 X 189	248 X 187	PDF
	SAW121T2	防暴型， 6mm 強化玻璃	277 X 211	252 X 189	248 X 187	PDF
	SAW12PT1	保護型， 5mm 強化玻璃	298 X 236	N/A	250 X 188	PDF

15.0"	SAW151S2	標準型， 3mm 玻璃	332 X 260	311 X 235	309 X 232	PDF
	SAW151S2-4	標準型， 3mm 玻璃	327 X 255	310 X 235	307 X 233	PDF
	SAW151T2	防暴型， 6mm 強化玻璃	339 X 266	311 X 235	309 X 232	PDF
	SAW151T2-4	防暴型， 6mm 強化玻璃	329 X 257	310 X 235	307 X 233	PDF
	SAW15PT1	保護型， 5mm 強化玻璃	354 X 279	N/A	306 X 231	PDF

17.0"	SAW171S2	標準型， 3mm 玻璃	370 X 306	343 X 277	340 X 274	PDF
	SAW171S2-4	標準型， 3mm 玻璃	361 X 297	343 X 276	339 X 272	PDF
	SAW171T2	防暴型， 6mm 強化玻璃	377 X 309	346 X 279	340 X 274	PDF
	SAW171T2-4	防暴型， 6mm 強化玻璃	363 X 297	343 X 276	339 X 272	PDF
	SAW17PT1	保護型， 6mm 強化玻璃	387 X 320	N/A	337 X 270	PDF

19.0"	SAW191S2	標準型， 3mm 玻璃	412 X 340	383 X 306	381 X 304	PDF
	SAW191S2-4	標準型， 3mm 玻璃	403 X 331	382 X 307	378 X 303	PDF
	SAW191T2	防暴型， 6mm 強化玻璃	412 X 340	383 X 306	381 X 304	PDF
	SAW191T2-4	防暴型， 6mm 強化玻璃	405 X 333	382 X 307	378 X 303	PDF
	SAW19PT1	保護型， 6mm 強化玻璃	430 X 357	N/A	378 X 302	PDF

20.1"	SAW201S2	標準型， 3mm 玻璃	444 X 345	413 X 311	409 X 307	PDF

21.3"	SAW213S2	標準型， 3mm 玻璃	464 X 361	436 X 328	431 X 323	PDF

23.1"	SAW231S1	標準型， 3mm 玻璃	543 X 321	512 X 290	506 X 284	PDF

26.0"	SAW260T1	防暴型， 6mm 強化玻璃	626 X 373	585 X 333	581 X 329	PDF
26.0"	SAW26PT1	保護型， 6mm 強化玻璃	638 X 390	N/A	588 X 335	PDF

32.0"	SAW320T1	防暴型， 6mm 強化玻璃	760 X 450	710 X 400	698 X 392	PDF
	SAW320T2	防暴型， 6mm 強化玻璃	741.5 X 436	711 X 400	698 X 392	PDF
	SAW32PT1	保護型， 6mm 強化玻璃	760 X 453	N/A	703 X 394	PDF

全平面 CRT 顯示器專用
尺寸	型號	說明	外圍尺寸	可視區尺寸	動作區尺寸	尺寸圖面
17"	SAW17FS2	標準型， 3mm 玻璃	364 X 283	335 X 254	327 X 247	PDF
17"	SAW17FT2	防暴型， 6mm 強化玻璃	364 X 283	335 X 254	337 X 247	PDF

19"	SAW19FS2	標準型， 3mm 玻璃	400 X 313	370 X 280	360 X 270	PDF

21"	SAW21FS2	標準型， 3mm 玻璃	436 X 342	403 X 309	399 X 302	PDF
